電導率是衡量介質導電能力的指標。水溶液的電導率直接和溶解固體量濃度成正比，而且固體量濃度越高，電導率越大。水的電導率與其所含無機酸、堿、鹽的量有一定關系。當它們的濃度較低時，電導率隨濃度的增大而增加。因此，該指標常用于推測水中離子的總濃度或含鹽量。

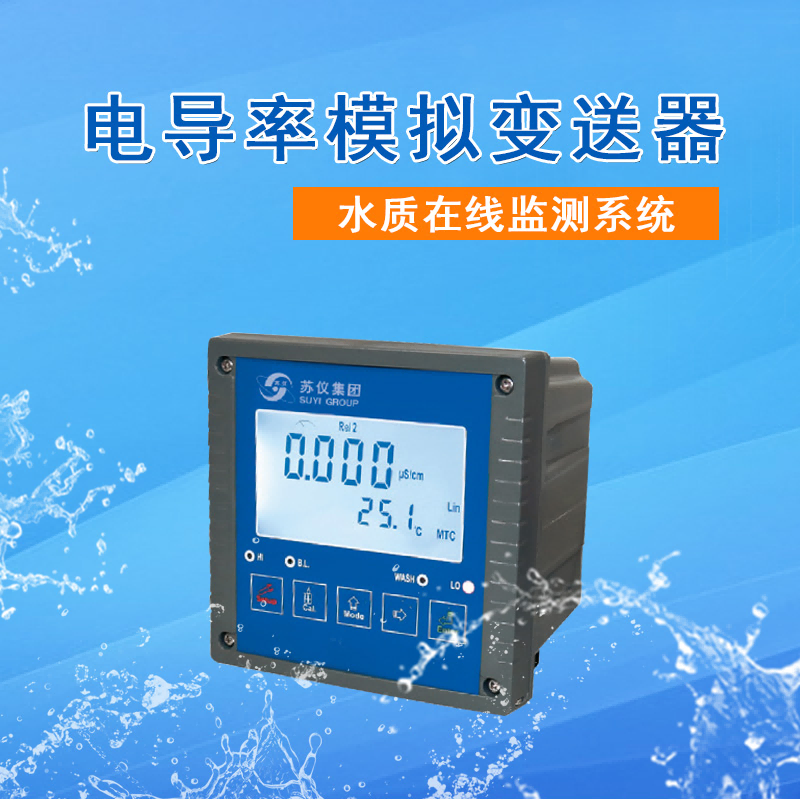

一、SWM-A200智能電導率模擬變送器
應用領域：
廣泛應用于RO、純水、超純水、循環水、鍋爐水等系統以及電子、電纜、化學、食品、制藥等制程領域。
性能特點：
1.144x144cm微電腦設計電導率/電阻率變送器；
2. 具有鹽度測量功能；
3. IP65防護設計適合墻裝、盤裝、圓管安裝；
4. 大型液晶顯示幕，附操作狀態及特殊符號顯示；
5. 具背光感應器，自動及手動背光設定功能；
6. 提供電極自動清洗裝置接點，程序設定輸出；
7. 具自動、手動量程切換，接受二極式、四極式電極輸入；
8. 手動/自動選擇溫度補償功能；
9. 密碼鎖及組合鍵進入設定、校正模式設計，增強安全防護；
10. 具RS485界面輸出，Modbus標準通訊協議；
11. 具0/4~20mA輸出對應設定Cond/Resi、Temp。
技術參數：
機型 | SWM-A200-EC-AC | SWM-A200-EC-DC |
功能 | 比電阻/電導度/鹽度/溫度 |
測量范圍 | 比電阻 | 0.00MΩ.cm~20.00MΩ.cm |
電導度 | 0.000μS/cm~200.0μS/cm |
鹽度 | 0.0ppt~70.0ppt |
溫度 | -30.0~130.0℃ |
分辨率 | 比電阻 | 0.01MΩ.cm |
電導度 | 0.001μS/cm |
鹽度 | 0.1ppt |
溫度 | 0.1℃ |
精確度 | 比電阻 | ±1%±1 Digit |
電導度 | ±1%±1 Digit |
鹽度 | ±1%±1 Digit |
溫度 | ±0.2℃±1 Digit |
電極系數 | 0.01，0.1，0.7，10.00 1/cm固定，0.0050~19.99 1/cm可調 |
溫度補償模式 | 手動/自動 |
溫度系數 | 比電阻 | 非線性溫度補償 |
電導度 | 線性溫度補償(0.00%~20.00%)或非線性補償 |
鹽度 | 非線性溫度補償 |
工作環境溫度 | 0~50℃ |
儲存環境溫度 | -20~70℃ |
顯示熒幕 | 背光式大型液晶顯示，具背光感應器做自動及手動背光選擇 |
電流輸出一 | 隔離式0/4~20mA可設定對應比電阻/電導度/鹽度/溫度量測范圍，最大負載500Ω |
RS485界面 | Modbus協議 |
控制 | 接點輸出 | RELAY ON/OFF接點，240VAC 0.5A Max |
設定 | 兩組獨立永定的HI/LO控制點，帶滯后設定 |
清洗設定 | ON 0~9999秒/OFF 0~999.9小時 |
保護等級 | IP65 |
電源供應 | 100V~240VAC±10%，50/60Hz | 20V~40VDC；Imax=0.5A |
安裝方式 | 壁掛式/管路式/盤面式 |
本機尺寸 | 144x144x115mm(HxWxD) |
重量 | 0.8Kg |
二、SY-EA-200電導率電極
技術參數：
名稱 | 二極式電導率電極 | 四極式電導率電極 |
型號 | SY-EA-202 | SY-EA-204 | SY-EA-214 |
量程 | 100uS/cm~20MΩ.cm | 10uS/cm~500mS/cm |
耐溫范圍 | 0~90℃ | 0~70℃ |
壓力范圍 | 0~6bar | 0~6bar |
電極材質 | 不銹鋼/PP | 環氧樹脂/石墨 | CPVC/鈦 |
尺寸規格 | Φ12.7x120 | Φ12.7x120 | Φ34x120 |
溫度補償 | 可選PT100/NTC |
線長 | 3n/5m/10m/20m可選 |
安裝螺紋 | 1/2NPT | 3/4NPT |
安裝方式 | 浸入式、管路式、引流式 |
應用場合 | 純水 | 化工制程、污水等 |
